Заштитна кутија заштитне простирке у погону за производњу аутомобила

Лорем ипсум долор сит амет цонсецтетур адиписицинг елит.

Сценарио:

Радна станица роботске руке у одређеној линији за склапање аутомобила. Оператери морају редовно да улазе у подручје ради калибрације радних комада, што може проузроковати да се роботска рука покрене и грешком судара са руком робота.

Решење:

01.

Постављање заштитног тепиха:

Поставите кружну заштитну простирку 1 метар изван радног радијуса руке робота. Површина тепиха је направљена од -отпорног на хабање и уља-отпорног гуменог материјала, који је погодан за фабричко окружење.

02.

Систем контроле везе:

Сигурносна простирка је повезана са модулом за заустављање у нужди опреме. Када особа стане на њега, шаље се сигнал у реалном времену, који покреће роботску руку да престане да ради у року од 0,5 секунди.

Стопа незгода погрешног уласка у заштићено подручје је опала за 100%, а током године су избегнуте 3 потенцијалне механичке повреде;
Оператери могу безбедно да обављају задатке калибрације без заустављања целе линије, а ефикасност производње је повећана за 15%.
Извор случаја: Свеобухватна пракса заштите индустријских робота.

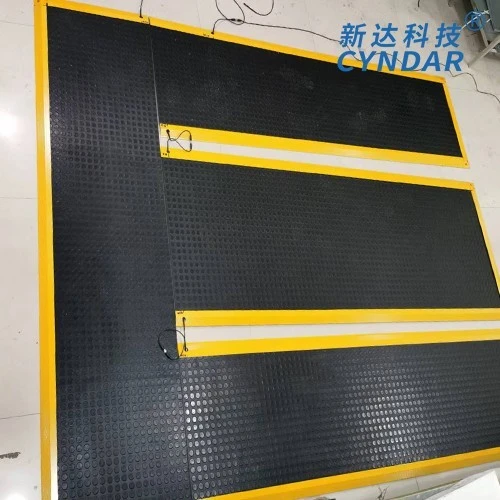

Параметри сигурносне подлоге

сигурносна простирка
Прилагодите се домету детекције	Погодан је за инспекцијско особље у општим радним условима и не може да издржи пригњечење возила и ударе тешких предмета.
Препоручене прилике за употребу	Погодно за сигурносну заштиту у радним просторијама особља; ПСМ4 - обичан модел, тврда плоча је отпорнија на хабање-и издржљивија и погодна је за једну страну већу од 400 мм (подразумевано је ПСМ4 без упутстава); ПСМ6 - Мекана подлога, боље реагује, не-савија се, погодна за мале величине; ПСМ11 - меко подстављен, тањи, не-савитљив, висина ограничена за уске локације;
Применљиве индустрије	Индустрија папира, електронска индустрија, производне линије за заваривање аутомобила, производне линије ковања, опште индустријске примене и аутоматски палетизатори и друге примене у лакој и тешкој индустрији
Димензије (нето простирка)	Прилагођени опсег ширине: 200мм-1000мм Прилагођени опсег дужине: 200мм-2000мм				Површински материјал-ПСМ4	ПСМ4-гума (црне честице против клизања) или ПВЦ (црвене и жуте шаре за заштиту од клизања);
Форма за заптивање ивица	Жуто алуминијумско заптивање ивица				Површински материјал-ПСМ6, ПСМ11	Тврди потплат
Максимално дозвољено оптерећење (8 сати)	Мање или једнако 400Н/цм2				Механички век ПСМ4	＞1,000,000
Максимална влажност (23 степена)	95% (кондензација)				Механички век ПСМ6	＞800,000
Температура околине (окружење коришћења)	-5 степени до 55 степени (без залеђивања или кондензације)				Механички век ПСМ11	＞700,000
Температура околине (окружење за складиштење)	-10 степени до 60 степени				Кабл	4-жилни*0,32² заштићени кабл, 3М стандард (може се прилагодити и продужити)
Сила покретања	ПСМ4-одрасли 30 кг		ПСМ6/11-Одрасли 20КГ		Тип излаза	2НО (пасивно нормално отворено)
Ниво заштите	ИП65				Серијска веза	Дозвољено је серијско повезивање мање од 5/6 блокова (или не више од 4-5 квадратних метара)
Дебљина	ПСМ4-14мм	ПСМ6-15мм		ПСМ11-11мм	Максимални напон контролера	ДЦ24В (користећи 0В контролу)
Време одговора	<30мс				Преклопна струја\\напон	Макс.100мА \\5В
Тежина	Око 20 кг/м²				Дозвољена површина једног блока	1.5m²
У складу са Стандардна апликација	Не-изоловани безбедносни заштитни систем састављен од заштитне простирке и сигурносног релеја СРЦ106 испуњава следеће стандарде.ЕН1760-1 ИСО13856-2 ЕН62061 ЕН ИСО13849-1 ЕН60204-1 ЕН/ИЕЦ 61496-1
