Дводимензионални ласерски скенер за избегавање препрека серије КСД-ТОФ-05Д. Лидар за избегавање безбедносних препрека може достићи домет надзора од 5 метара и угао од 270 °. Може аутоматски учити, учити сцене на лицу места и надгледати контуре. Уграђене функције искључивања и поновног покретања у складу су са противмерама кретања производне линије. Зауставите рад и размислите о производњи. 2д лидарски сензор се углавном заснива на новоразвијеном компактном, економичном, брзом мерењу, малим димензијама, малој тежини, малој потрошњи енергије и јефтиним производима. Усваја ласерску заштиту која штити очи и у складу је са стандардима. ИП65 отпоран на прашину и водоотпоран, и даље погодан за сурове услове.
Параметар производа
Основне информације | ||
Назив производа | ТОФ 2Д Лидар скенер | |
Број производа | КСД-ТОФ-05Д | КСД-ТОФ-05Д |
ИО излаз | НПН | ПНП |
Карактеристике | ||
Ласерски извор светлости | 905нм (класа И) | |
Опсег угла скенирања | 270° | |
Брзина скенирања | 15Хз / 30Хз | |
радна површина | 0.05m~5m | |
Функција самоучења | Аутоматски скенирајте околину и генеришите подручја | |
Механички / електронски параметри | ||
Електрична веза | ДБ15 МУШКИ / Булк | |
Напон | ДЦ 9В ~ 28В | |
Потрошња струје | 2W | |
Пребаци погон | ДЦ 30В 50мА МАКС | |
Боја шкољке | светло плава | |
класа заштите | ИП65 | |
тежина | 150г без кабла | |
Димензије (Д × Ш × В) | 50 мм × 50 мм × 76 мм | |
Перформансе | ||
Препознатљив облик предмета | Скоро било који облик | |
Грешка мерења | ± 30мм | |
Број регионалних група | 16 регионалних група, свака регионална група садржи 3 региона | |
Приступ | ||
УСБ | Мицро-УСБ | |
ући | ГНД / НЦ × 4 | |
Пребаци излаз | НПН × 3, индикација радног стања опреме × 1 | ПНП × 3, индикација радног стања опреме × 1 |
Време задржавања излаза сигнала | 100 мс ~ 10 000 мс (подесиво) типична вредност 330 мс | |
Време одзива | 67 мс ~ 30 000 мс (подесиво) типична вредност 134 мс | |
Показатељ статуса | Ознака статуса × 1, ознака групе подручја × 3 | |
Параметри животне средине | ||
Анти-вибрација | 10-55 Хз, амплитуда 0,75 мм, КСИЗ триаксијално, 2 сата по оси; 50-200 Хз, 196 м / с² (20Г), брзина скенирања 2 мин / циклус, КСИЗ триаксијално, 2 сата по оси | |
Радна температура | -10℃~+55℃ | |
Температура складиштења | -30℃~+75℃ | |
Способност да се одупре амбијенталном светлу | ＜ 15000лук | |
Основна карактеристика
Принцип рада
Серија 05Д је ТОФ сензор ласерског скенера чија основна компонента укључује механичке, електричне и софтверске компоненте. Током рада, ласерски зрак ће се емитовати споља и одразити ће се када ласерски зрак погоди предмет. Пријемник детектује рефлектовани светлосни сигнал, а затим време пролази. Модул за анализу мери временску разлику између рефлектоване светлости и емитоване светлости и множи време брзином светлости да би се добила путна даљина светлости, чиме се добија прорачун. Положај измереног објекта.
као што је приказано на слици:
Софтверски интерфејс
Решење примене сценарија
| Сигурносни сензор лидара штити опасне тачке једног робота | Примена 2Д ласерског скенера у штанцању | Активирајте препреке за паркирање | Лидар се користи за откривање празних резервоара и мерење нивоа течности |
| Читав систем индустријског робота има компактну структуру и високу тачност понављања позиционирања. Може се користити за тачкасто заваривање, утовар и истовар, ливење, брушење и ласерско сечење. Молимо вас да користите КСД-ТОФ-05ДЦиндар сигурносни ласерски скенер за свеобухватно надгледање и заштиту робота. Опсег заштите је 0,5-5 м, што је савршено решење за близину. Робот може да настави са дефинисаним радним корацима. | Стандардни сигурносни ласерски скенер 05Д инструмент је инсталиран на калупу како би заштитио окружење калупа. Сигурносни ласерски сензор штити подручје испред пресе између две капије алата. Ако у том подручју има људи или предмета, забрањено је повлачење или проширивање алата за штампу. | Вредност прекидача НПН или ПНП 2Д ласерског скенера може открити и надгледати препреке при паркирању. Када возило пролази, ручица кочнице се подиже да би возило могло да прође. Удаљеност детекције лидара је прилагодљива, а време на улазу је интелигентно контролисано како би се обезбедила поуздана основа и безбедносна гаранција за управљање уласком и изласком и како би се задовољило ефикасно управљање уласком и изласком на брзи аутопут или паркиралиште. | При производњи течних производа, сигурносни ласерски сензор мери ниво течности без додиривања течности да би израчунао ниво течности. Овом методом мерења мерите течности и чврсте материје. ТОФ-05Д 2д лидарски сензор има ниске трошкове одржавања, високе перформансе, високу прецизност, високу поузданост и дуг радни век. |
 |  |  |  |

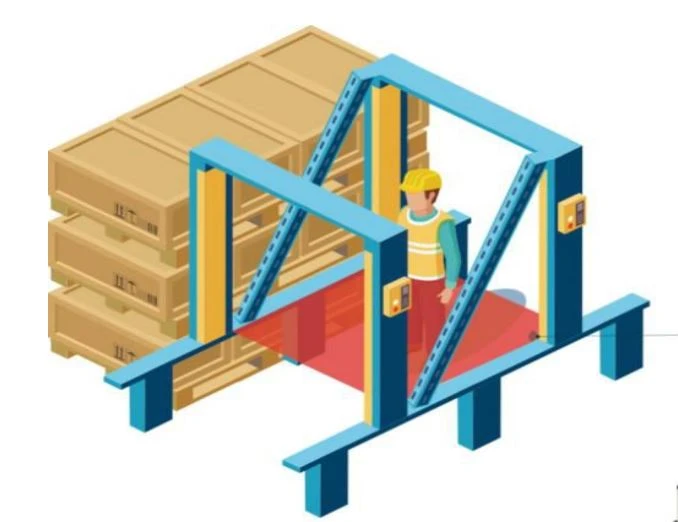

| 2Д Лидар скенер штити оператере у складишном простору | Примена 2Д ласерског скенера у штанцању | Сензор ласерског скенера открива избочине | Примена сигурносног сензора лидара у заштити подручја |

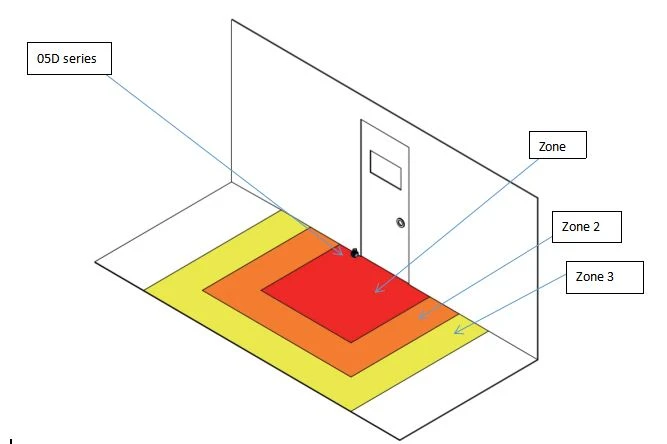

| Систем за складиштење односи се на тродимензионално складиштење материјала кроз полице са палетама, кантама за смеће и картонима као јединицама. Када особље радионице уђе у шатл стазу, компактни сигурносни ласерски скенер КСД-ТОФ-05Д или КСД-ТОФ-10Х има преклопна подручја заштите и упозорења. | 1-1 контрола приступа 1-2. У овом случају, заштитно подручје од подручја 3 до подручја 1 у групи радног подручја постепено се смањује. Главне тачке стратегије заштите су следеће: 1. Када предмет или особа нападну зону 3, систем ће упозорити на упад. 2. Када нападнете подручје 2, издаће се јаче упозорење. 3. Приликом уласка у подручје 1 огласиће се аларм који ће подсетити администратора система. У складу са различитим потребама корисника, положај уградње и висина серије ТД могу се на одговарајући начин прилагодити. Облик и тип подручја такође се могу мењати у складу са окружењем у коме се налази контрола приступа. | У овом случају, на полици је инсталиран сигурносни ласерски скенер који открива да ли терет улази у раван откривања и спречава пад терета. Слично томе, сигурносни ласерски скенери серије 05Д такође се могу користити за откривање избочина на хоризонталним површинама. Корисници могу да конфигуришу према својим потребама. | Заштита подручја има велике примене у заштити мобилних система, а АГВ или избегавање препрека у возилу је један од њих. Серија 05Д је постављена на АГА колица. Аутомобил АГВ вози фиксном рутом. Када предмет уђе у подручје 3, сигурносни ласерски сензор за скенирање контролише аутомобил да почне да успорава; када уђе у подручје 2, сигурносни ласерски сензор за скенирање контролише га да настави да успорава; када се унесе 1, зауставља се. |
 |  |  |  |
Остали производи спецификација
| КСД-ТОФ-10Х | КСД-ТОФ-20Х | КСД-ТОФ-25 | КСД-ТОФ-30 | КСД-ТОФ-50 |
10м радне површине Опсег скенирања од 270 ° Резолуција 0,08 ° 45К / с брзина облака високе тачке ХКПЦ висококвалитетна технологија облака тачака Противпожарна функција, спречавање сметњи Против прашине, кише и магле Прецизно препознавање у суровим окружењима Тип навигације | 20м радне површине Опсег скенирања од 270 ° Резолуција 0,08 ° 45К / с брзина облака високе тачке ХКПЦ висококвалитетна технологија облака тачака Противпожарна функција, спречавање сметњи Против прашине, кише и магле Прецизно препознавање у суровим окружењима Тип навигације | 25м радне површине Опсег скенирања од 270 ° Резолуција 0,33 ° Аутоматско кројење позадине учења 10 група подешавања регионалних група Конвексно подешавање полигона, три независна сигнала Противпожарна функција, спречавање сметњи Водоотпоран и отпоран на прашину. Са функцијом грејања И даље применљиво у суровим индустријским срединама | 30м радне површине Опсег скенирања од 270 ° Резолуција 0,08 ° 45К / с брзина облака високе тачке ХКПЦ висококвалитетна технологија облака тачака Противпожарна функција, спречавање сметњи Против прашине, кише и магле Прецизно препознавање у суровим окружењима Тип навигације | 50м радне површине Опсег скенирања од 270 ° Резолуција 0,5 ° Аутоматско кројење позадине учења Мултизонско групно надгледање, четвороугао, три независна сигнала Водоотпоран и отпоран на прашину, са функцијом грејања И даље применљиво у суровим индустријским срединама |
| Применљиво на безбедност, брзи транспорт, комерцијалне роботе, индустријски АГВ, логистику | Применљиво на безбедност, паркинг, интеракцију са услугом, робота, АГВ | Сигурност, саобраћај, интерактивна апликација | Саобраћај, интерактивна апликација | Применљиво на аеродроме и луке |
О нама
1. Глобални смо добављач интелигентних сензора и технолошких решења за индустријску аутоматизацију, глобално поуздани извор 2Д / 3Д технологије ласерског скенирања и десетогодишњи професионални произвођач производа за заштиту лидара. Циндар се специјализовао за професионална решења за паметне сензоре. Посвећени смо пружању висококвалитетних производа, прилагођеној интеграцији система и одличној контроли трошкова.
2. Производи компаније ГГ # 39; могу се користити у лукама, аеродромима, индустријској индустрији, грађевинској индустрији, паркинг местима, машинској индустрији, услужној индустрији итд.
3. Имамо комплетни производни тим, технички тим, тим за контролу квалитета и продају.
4. Компанија се стриктно придржава међународног стандарда система управљања квалитетом ИС09001
ФАК
1. Која је најбоља цена за сигурносни ласерски скенер?
Посвећени смо помагању купцима и уштеди купцима више трошкова. Цена производа је врло повољна. Наравно, што је већа ваша количина, то је нижи попуст на производ.
2. Питајте зашто сте одабрали нас?
Професионални и искусни Р ГГ амп; Д тим, поуздан и строг систем контроле квалитета. Пре отпреме тестирамо све производе како бисмо били сигурни да су сви производи у идеалном стању.
3. Који је ваш рок плаћања?
30% депозита се плаћа пре производње, остатак се плаћа пре слања
4. Колико ће нам требати да примимо одговор е-поштом од вашег тима?
7 к 24-сатна корисничка служба, одмах детаљно одговорите на сва питања и упите
5. Ако наша страница не садржи неке друге захтеве за производом, можете ли помоћи у испуњавању ових захтева?
Можете нам рећи своје потребе и ми ћемо се потрудити да вам помогнемо
6. Да ли ваш производ има гаранцијски сервис? Колико траје гарантни рок? ГГ куот;
Пружамо техничку подршку путем упутстава за употребу и видео записа: када наиђете на проблем, наши инжењери ће вам одговорити на време путем е-поште, телефона или фабричке обуке. Ако је реч о хардверском проблему, током гарантног периода ћемо вам обезбедити резервне делове бесплатно или ако их вратите назад, поправићемо их бесплатно. Наш гарантни рок је годину дана
